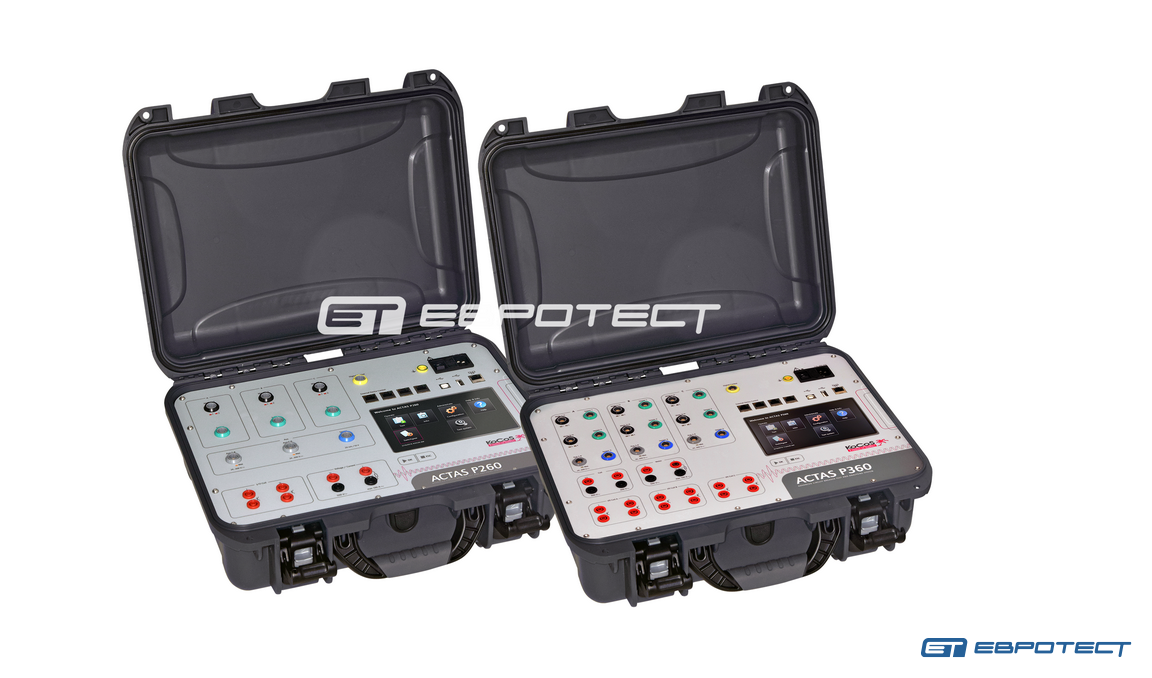

ACTAS P360 / ACTAS P260 приборы для проверки высоковольтных выключателей
Номер в госреестре: 70741-18
Испытательный комплекс ARTES 600 доступен для заказа
Приборы ACTAS предназначены для проведения испытаний высоковольтных выключателей российского и зарубежного производства, а также оборудования распределительных устройств среднего, высокого и сверхвысокого напряжения. С их помощью можно получить достоверную информацию о состоянии контактов, камеры и приводного устройства выключателя без осуществления разборки.

Имеются положительные отзывы от компаний Siemens и ABB.

См. также:
Применения. Измерение динамического контактного сопротивления с помощью ACTAS и PROMET SE
Контроль и испытания высоковольтных выключателей
Программное обеспечение ACTAS
Сравнение испытательных систем ACTAS с аналогами
Отзыв об эксплуатации прибора Kocos Messtechnik ACTAS P360 и омметров PROMET SE  на ОРУ-750 кВ Ленинградской АЭС


Приборы ACTAS P360/ACTAS P360 предоставляют своим пользователям ряд значительных преимуществ, описание которых приведено ниже.

  Комплексное испытание высоковольтных выключателей

ACTAS P260 / P360 отличаются удобным интерфейсом и позволяют выполнять в рамках единой испытательной процедуры следующие измерения и испытания:
  • параметры главных контактов (до 12),
  • определение состояния до 12 вспомогательных контактов,
  • измерение первого срабатывания (First trip)
  • измерение тока двигателя,
  • измерение тока в замыкающих и размыкающих катушках управления,
  • измерение перемещения, угла поворота, силы прижима, температуры с помощью 9 аналоговых/цифровых датчиков,
  • измерение напряжения на 3 входах,
  • измерение статических и динамических сопротивлений с помощью микроомметров PROMET SE,
  • измерение количества рабочих циклов без отключения заземления в 6 камерах с главными контактами с помощью микроомметров PROMET SE,
  • измерение минимального рабочего напряжения с помощью EPOS МС3,
  • измерения механических характеристик согласно МЭК 62271-100.


  Визуализация цикла коммутации

ACTAS P260 / P360, используемые в сочетании с компактным микроомметром PROMET SE, позволяют осуществлять диагностику коммутационных устройств в течение всего рабочего цикла. Результаты отображаются в виде графика. Такой метод измерения обеспечивает высокую точность определения начала и окончания хода контактов и позволяет определять разность хода главных и резистивных контактов во времени.

  Оценка состояния коммутационных устройств посредством анализа сопротивления контактов

Регулярные измерения статического и динамического сопротивления контактов дают представление о состоянии контактной системы в целом. Благодаря этим измерениям можно на раннем этапе определить объем работ по техническому обслуживанию и сократить нежелательные простои оборудования. С помощью трёх микроомметров PROMET SE и соединительного устройства CSW3 измерение сопротивления контактов можно осуществлять в 6 камерах с главными контактами, при этом данное измерение можно выполнять в рамках единой процедуры испытания. Максимальный испытательный ток в таком случае составляет 200 А, таким образом обеспечивается высокая точность измерения.

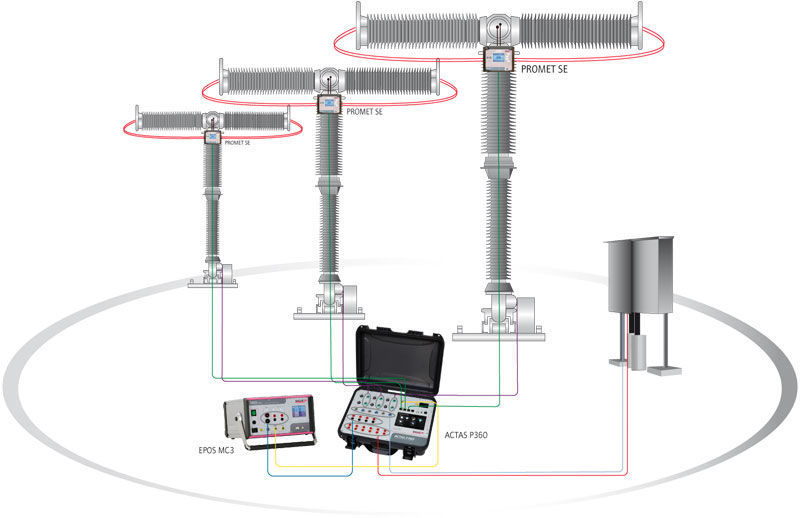

Оценка устройств прерывания посредством анализа сопротивления контактов


  Статическое и динамическое измерение

Повышение сопротивления контактов высоковольтных выключателей приводит к повышению потерь мощности и увеличению тепловыделения, которые, в свою очередь, могут приводить к серьёзным повреждениям оборудования РУ. Ненадёжные электрические контакты можно определять путём измерения статического сопротивления. Измерение динамического сопротивления контакта можно использовать для определения изменения параметров сопротивления во время прохождения цикла коммутации, что в свою очередь даёт возможность определять состояние поверхности дугогасительных контактов высоковольтных выключателей.

  Испытание без отключения заземлений

Для предотвращения поражения электрическим током, которое может быть спровоцировано ёмкостной связью с соседними компонентами, испытание оборудования РУ должно выполняться с установкой заземлений с обеих сторон установки. Тем не менее, при испытании оборудования РУ с помощью традиционных методов заземление необходимо снимать хотя бы с одной стороны. При выполнении испытаний с применением микроомметров PROMET SE измерение можно осуществлять без отключения заземления. Такой метод позволяет обеспечить безопасность, сократить трудозатраты и упростить процедуру проведения испытания.

  Испытание обмоток двигателей и катушек

Благодаря возможности подключать мощные источники переменного и постоянного тока можно проверять работоспособность электродвигателей и катушек устройств РУ независимо от напряжения станции. Методы анализа работы электродвигателей и катушек посредством определения минимального рабочего напряжения и напряжения отпускания катушек коммутационных аппаратов с использованием специализированных мощных источников питания, отличаются высокой воспроизводимостью результатов. Такой метод обеспечивает идентичность условий измерения.

  Управление и оценка результатов с помощью сенсорного дисплея

Семидюймовый сенсорный дисплей и новая концепция управления позволяют упростить работу с ACTAS P260 / P360. Понятный и хорошо структурированный интерфейс прост для освоения. Удобное меню содержит все параметры испытания, настройка которых занимает минимальное количество времени. Результаты измерения выводятся на экран вместе с исходными данными, после чего оформляется протокол в формате PDF.

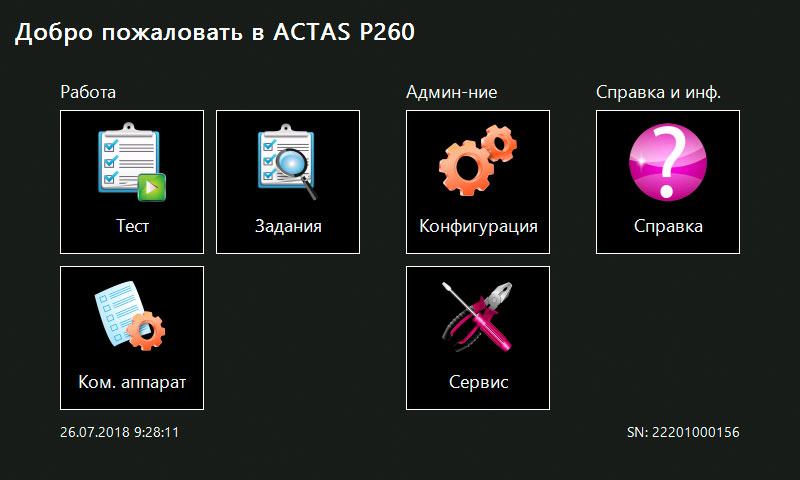

Понятный и хорошо структурированный интерфейс пользователя

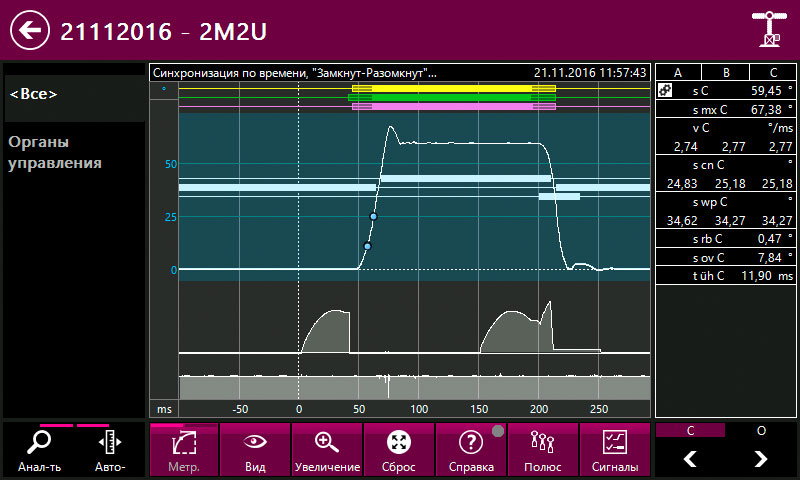

Все параметры испытания четко отображаются на экране

  Удаленное управление посредством канала Wi-Fi

Приборами ACTAS P260 / P360 можно управлять на расстоянии с помощью смартфонов, планшетов и других устройств. Благодаря этому измерение процесса отключения можно выполнять на безопасном расстоянии.

  Программное обеспечение для проведения испытаний ACTAS

Настройку испытаний и анализ результатов можно выполнять с помощью программного обеспечения ACTAS; делать это можно на самом приборе ACTAS P260 / P360 или же используя ПК.

Для каждого испытания создаётся отдельный проект, сохранённые проекты можно легко открывать, редактировать, использовать в качестве шаблона. Графическая среда ПО ACTAS отображает все характеристики измеренных сигналов и включает в себя функции анализа результатов измерения.

  Удобная справочная система для результатов

В испытательном ПО ACTAS реализована комплексная справочная система, с помощью которой пользователь может выбирать и оценивать результаты измерения. Описание и графические данные помогают правильно их интерпретировать.

  Автоматическая генерация протоколов испытаний

Также программное обеспечение включает в себя функцию, предназначенную для создания протоколов испытания. Помимо результатов в протокол включаются кривые зарегистрированных сигналов, данные РУ и параметры испытания.

См. также: "Применения. Измерение динамического контактного сопротивления с помощью ACTAS и PROMET SE

Характеристики
Измерительные входы/выходы управления
Выходы управления

ACTAS P260
ACTAS P360
Замыкающие катушки
1
3
Размыкающие катушки
1
3
Аналоговые измерительные входы
Ток катушки
1 x 2 (Вкл./Выкл.)
3 x 2 (Вкл./Выкл.)
Напряжение катушки / станции
1
2
Ток электродвигателя через шунт
1
1
Напряжение на двигателе
-
1
Датчик (±10 В / цифровой)
3
6
Датчик (±10 В / от 0 до 20 мА)
1
3
Главные контакты и резистивные контакты (PIR)
3 x 2
6 x 2
Дискретные измерительные входы
Вспомогательные контакты
2 x 4
3 x 4
Аналоговые выходы
Опорное напряжение для внешних датчиков
10 В пост. тока / 200 мА
3 шт. 10 В пост. тока / 200 мА
Подключение дополнительного оборудования
ПК
1
1
Микроомметр
3
3
Блок подключения CSW 3
1
1
Цифровой источник напряжения
1
1
Общие характеристики
Интерфейс пользователя
Совместимое с Windows 7/8.1/10 ПО ACTAS для измерения параметров, проведения испытания и оценки полученных результатов.
Источник питания
От 110 до 265 В перем. / пост. тока
Измерительные разъемы
Разъемы 4 мм и разъемы с защелкой, расположенные на передней панели.
Интерфейсы
для связи с ПК
RJ45 Ethernet, USB тип A и USB тип B.
Интерфейсы KoCoS
4 шт. для управления внешними устройствами
Условия окружающей среды
Рабочая температура
От -15 до 50°C
Температура хранения
От -30 до 70°C
Относительная влажность
От 5 до 90% без образования конденсата
Степень защиты
IP65 (в закрытом виде)
Корпус
              Чемодан с жесткой крышкой
Размеры (Ш х В х Г), мм
425 x 340 x 170
475 x 375 x 180
Масса
5,3 кг
6,9 кг

Стандартный комплект поставки:
  • Прибор ACTAS P260,

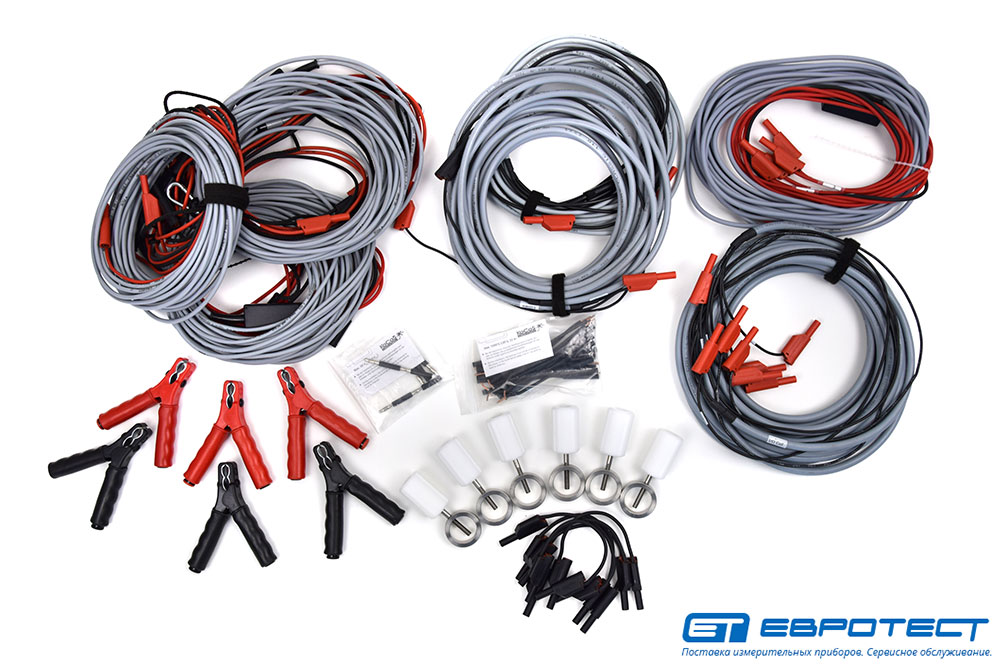

  • Набор стандартных кабелей SCS P260-5,
  • Однофазный цифровой роторный измерительный преобразователь (датчик) WDG 58A,
  • Руководство по эксплуатации.
Опции:

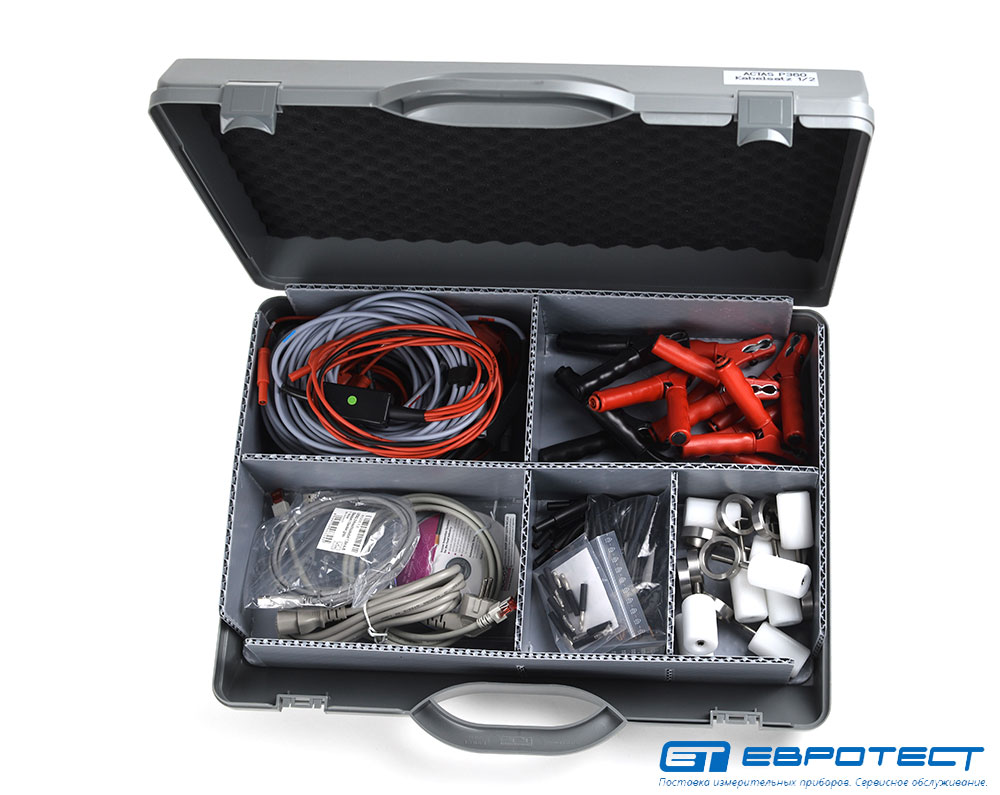

6602 Набор стандартных кабелей SCS P260-5 для ACTAS P260

6603 Набор стандартных кабелей SCS P260-15 для ACTAS P260

6604 Набор стандартных кабелей SCS P360-15 для ACTAS P360
Наборы стандартных кабелей для ACTAS P260/P360    Наборы стандартных кабелей для ACTAS P260/P360

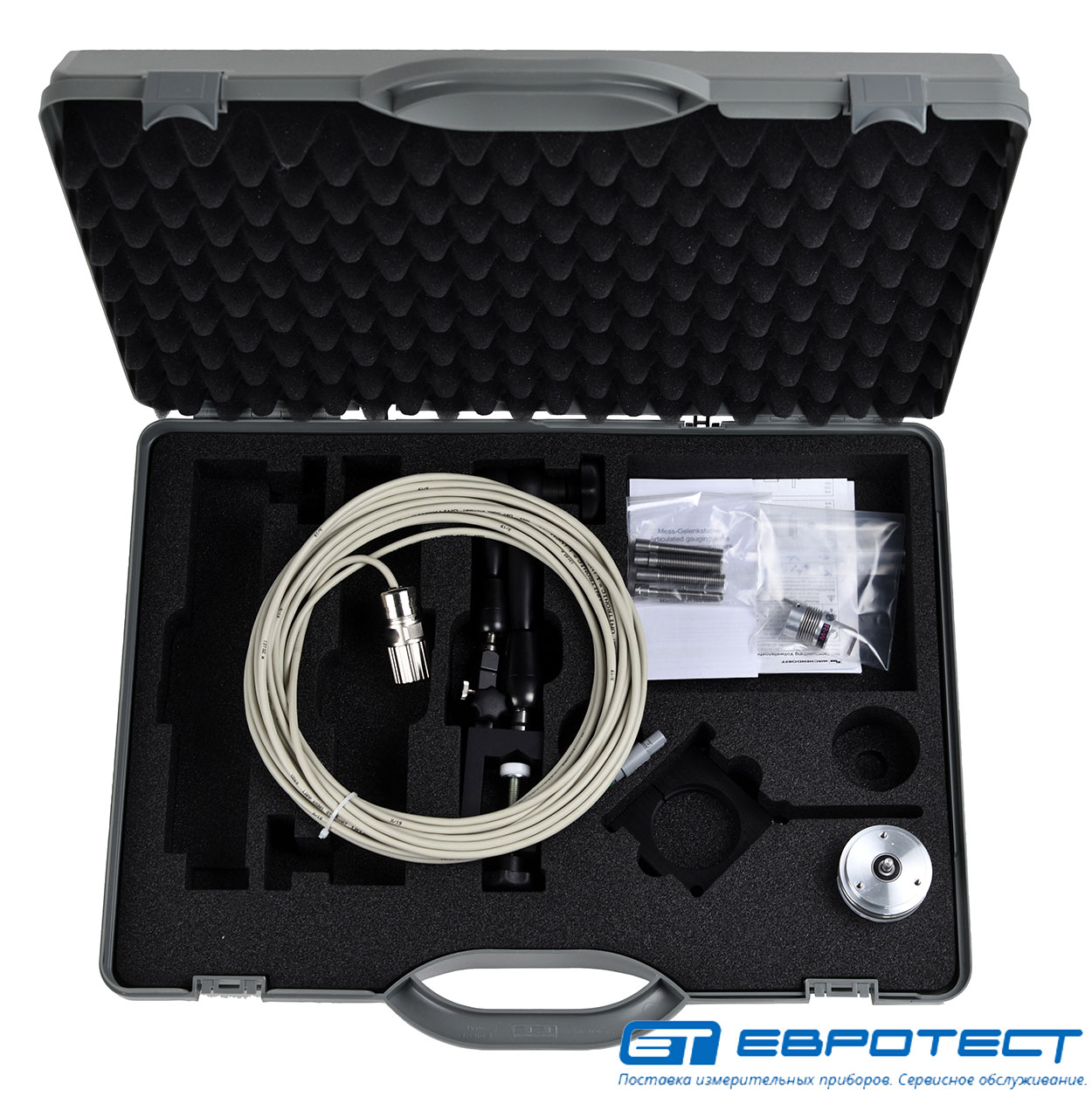

6608 Однофазный цифровой роторный измерительный преобразователь (датчик) WDG 58A для ACTAS P x60
WDG 58A для измерительного преобразователя угла поворота в комплекте ACTAS P x60 для точных измерений угла поворота ведомых и ведущих валов распределительного устройства.
Как и сам измерительный преобразователь угла поворота комплект также включает все компоненты, необходимые для крепления измерительного преобразователя угла поворота к распределительному устройству и его подключению к испытательным приборам ACTAS.
Измерительный преобразователь угла поворота в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
1 x дискретный измерительный преобразователь угла поворота (3600 импульсов/оборот). 1 x шарнирная стойка с зажимом у основания и тонкой регулировкой. 1 x держатель измерительного преобразователя. 1 x муфта. 1 x комплект адаптеров для общепринятых размеров резьбы. 1 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя угла поворота в комплекте.

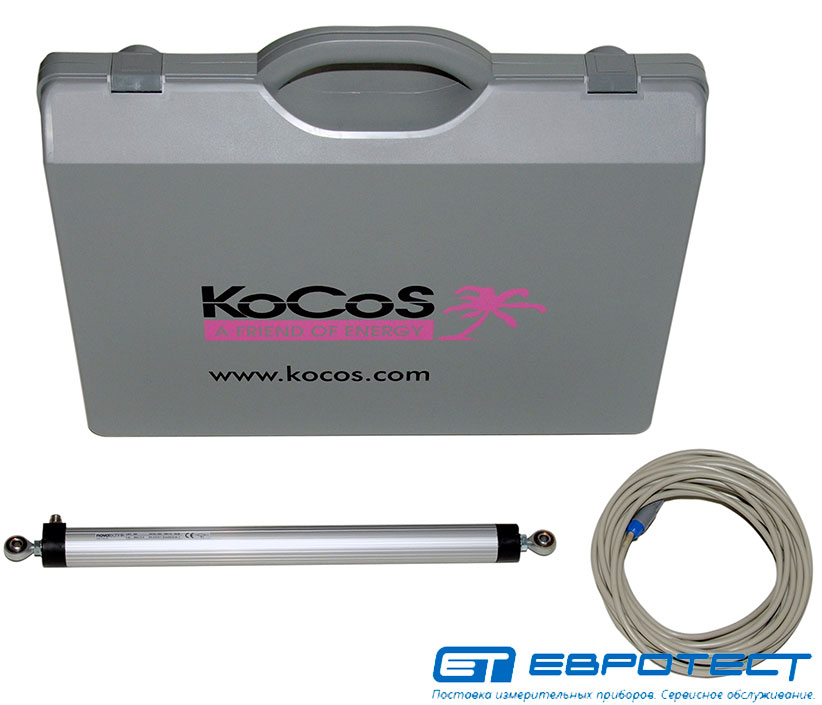

6611 Однофазный аналоговый линейный измерительный преобразователь (датчик) TS 50 для ACTAS P x60

TS 50 для измерительного преобразователя линейных перемещений в комплекте ACTAS P x60 для точных измерений линейных перемещений переключающих и приводных штанг распределительного устройства. Монтаж с поворотной головкой обеспечивает гибкое средство крепления датчика к распределительному устройству. Соединительный вывод для подключения датчика к испытательному прибору ACTAS входит в комплект поставки. Измерительный преобразователь линейных перемещений в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
1 x измерительный преобразователь линейных перемещений 50 мм. 1 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя линейных перемещений в комплекте.

6612 Трехфазный аналоговый линейный измерительный преобразователь (датчик) TS 50 для ACTAS P x60
TS 50 для измерительного преобразователя линейных перемещений в комплекте ACTAS P x60 для точных измерений линейных перемещений переключающих и приводных штанг распределительного устройства. Монтаж с поворотной головкой обеспечивает гибкое средство крепления датчика к распределительному устройству. Соединительные выводы для подключения датчиков к испытательному прибору ACTAS входят в комплект поставки. Измерительный преобразователь линейных перемещений в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
3 x измерительный преобразователь линейных перемещений 50 мм. 3 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя линейных перемещений в комплекте.


6606 Однофазный аналоговый роторный измерительный преобразователь (датчик) IP 6501 для ACTAS P x60
IP 6501 для измерительного преобразователя угла поворота в комплекте ACTAS P x60 для точных измерений угла поворота ведомых и ведущих валов распределительного устройства.
Как и сам измерительный преобразователь угла поворота комплект также включает все компоненты, необходимые для крепления измерительного преобразователя угла поворота к распределительному устройству и его подключению к испытательным приборам ACTAS.
Измерительный преобразователь угла поворота в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
1 x аналоговый измерительный преобразователь угла поворота (355°). 1 x шарнирная стойка с зажимом у основания и тонкой регулировкой. 1 x держатель измерительного преобразователя. 1 x муфта. 1 x комплект адаптеров для общепринятых размеров резьбы. 1 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя угла поворота в комплекте. 1 x аналоговый измерительный преобразователь угла поворота (355°).

6607 Трехфазный аналоговый роторный измерительный преобразователь (датчик) IP 6501/3 для ACTAS P x60
IP 6501/3 для измерительного преобразователя угла поворота в комплекте ACTAS P x60 для точных измерений угла поворота ведомых и ведущих валов распределительного устройства.
Как и сами датчики угла поворота комплект также включает все компоненты, необходимые для крепления датчиков угла поворота к распределительному устройству и их подключению к испытательным приборам ACTAS.
Измерительный преобразователь угла поворота в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
3 x аналоговый измерительный преобразователь угла поворота (355°). 3 x шарнирная стойка с зажимом у основания и тонкой регулировкой. 3 x держатель измерительного преобразователя. 3 x муфта. 3 x комплект адаптеров для общепринятых размеров резьбы. 3 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя угла поворота в комплекте.

6609 Трехфазный цифровой роторный измерительный преобразователь (датчик) WDG58A/3 для ACTAS P x60
WDG58A/3 для измерительного преобразователя угла поворота в комплекте ACTAS P x60 для точных измерений угла поворота ведомых и ведущих валов распределительного устройства. Как и сами датчики угла поворота комплект также включает все компоненты, необходимые для крепления датчиков угла поворота к распределительному устройству и их подключению к испытательным приборам ACTAS. Измерительный преобразователь угла поворота в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
3 x дискретный измерительный преобразователь угла поворота (3600 импульсов/оборот). 3 x шарнирная стойка с зажимом у основания и тонкой регулировкой. 3 x держатель измерительного преобразователя. 3 x муфта. 3 x комплект адаптеров для общепринятых размеров резьбы. 3 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя угла поворота в комплекте.

6616 Однофазный аналоговый линейный измерительный преобразователь (датчик) LWG 150 для ACTAS P x60
LWG 150 для измерительного преобразователя линейных перемещений в комплекте ACTAS P x60 для точных измерений линейных перемещений переключающих и приводных штанг распределительного устройства. Монтаж с поворотной головкой обеспечивает гибкое средство крепления датчика к распределительному устройству. Соединительный вывод для подключения датчика к испытательному прибору ACTAS входит в комплект поставки. Измерительный преобразователь линейных перемещений в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
1 x измерительный преобразователь линейных перемещений 150 мм. 1 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя линейных перемещений в комплекте.

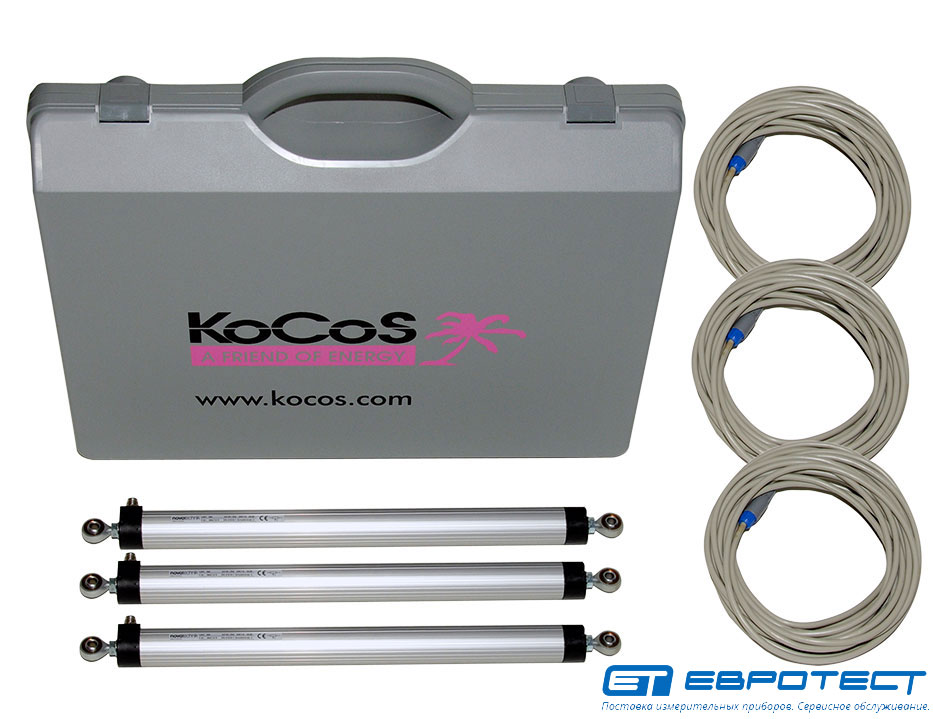

6610 Трехфазный аналоговый линейный измерительный преобразователь (датчик) LWG 150/3 для ACTAS P x60
LWG 150/3 для измерительного преобразователя линейных перемещений в комплекте ACTAS P x60 для точных измерений линейных перемещений переключающих и приводных штанг распределительного устройства. Монтаж с поворотной головкой обеспечивает гибкое средство крепления датчика к распределительному устройству. Соединительные выводы для подключения датчиков к испытательному прибору ACTAS входят в комплект поставки. Измерительный преобразователь линейных перемещений в комплекте поставляется в прочном пластиковом футляре с пенопластовыми вкладышами для надежного хранения и безопасной транспортировки.
3 x измерительный преобразователь линейных перемещений 150 мм. 3 x 10 м соединительный кабель для ACTAS P x60. 1 x футляр для переноски измерительного преобразователя линейных перемещений в комплекте

6613 Аналоговый активируемый по кабелю измерительный преобразователь (датчик) WS 10750 для ACTAS P x60
WS 10750 для измерительного преобразователя линейных перемещений с кабельным питанием в комплекте ACTAS P x60 для точных измерений перемещений переключающих и приводных штанг распределительного устройства. Кабель измерительного преобразователя с кабельным питанием может крепиться к подвижным частям распределительного устройства при помощи крюка. Соединительный вывод для подключения датчика к испытательному прибору ACTAS входит в комплект поставки.
1 x измерительный преобразователь линейных перемещений с кабельным питанием 750 мм. 1 x 10 м соединительный кабель для ACTAS P x60.

6614 Измерительный преобразователь (датчик) давления GEMS 25 для ACTAS P x60

6615 Измерительный преобразователь (датчик) давления GEMS 40 для ACTAS P x60
